هوارسان (هواساز) تک منطقه ای از نوع Constant Volume با حجم هوای ثابت و کانال هوای برگشت و اگزاست با کویل های آب گرم و سرد و رطوبت زن و فن دور ثابت







  • روشن و خاموش شدن اتوماتیک دستگاه بر اساس برنامه زمانبندي تعريف شده
  • کنترل شیر آب گرم، دمپر و شیر آب سرد به صورت مرحله ای از سنسور هوای رفت
  • معکوس کردن فرمان دمپرها در زمانیکه هوای برگشت از هوای تازه خنک تر باشد. (حالت اکونومایزر)
  • قابلیت باز نشانی (Reset) نقطه تنظیم دمای هوای رفت از مقایسه نقطه تنظیم هوای برگشت و دمای آن
  • کنترل تدریجی شیر رطوبت زن بر اساس سنسور رطوبت نسبی هوای برگشت
  • اعمال محدودیت جهت جلوگیری از بالا رفتن بیش از حد مجاز رطوبت نسبی هوای رفت
  • اعمال محدودیت بر روی رطوبت زن جهت جلوگیری از کندانس
  • کنترل تدریجی دمپرهای هوای تازه، برگشت و اگزاست توسط حلقه کنترلی PI از سنسور کیفیت هوا در صورت افزایش غیر مجاز میزان CO2 کانال هوای برگشت (اختیاری)
  • جلوگیری از یخ زدگی کویل ها با حفاظت دو مرحله ای توسط سنسور دمای کانالی هوای تازه و ترموستات ضد انجماد
  • حفاظت موتور در شرایط عدم ایجاد اختلاف فشار مورد نیاز در دو طرف فن رفت هوارسان
  • حفاظت موتور در شرایط عدم ایجاد اختلاف فشار مورد نیاز در دو طرف فن برگشت هوارسان (اختیاری)
  • قطع فن و بستن کامل دمپر هوای تازه و اگزاست هوارسان در زمان وقوع حریق از طریق سیگنال ارسالی از پانل اعلام حریق
  • پایش اختلاف فشار دو سر فیلتر جهت اعلام هشدار گرفتگی و کثیفی آن
  • حفاظت اتوماتیک شیر آلات کنترلی از گرفتگی با باز و بسته نمودن کامل آنها بصورت هفتگی
  • قابلیت اتصال به سیستم BMS



کد شرح مدل
TE04 سنسور دمای کانالی هوای تازه VF20-3B54NW+LF-MF

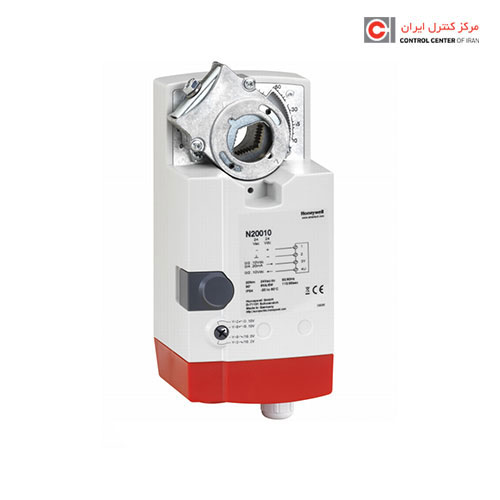

MD07 محرک تدریجی دمپر هوای تازه S10010 / S20010
MD08 محرک تدریجی دمپر هوای برگشت S10010 / S20010
MD56 محرک تدریجی دمپر هوای اگزاست S10010 / S20010
PDS10 كليد اختلاف فشارجهت فيلتر DPS930.83
TV18 محرك الكتريكي تدريجي جهت شيركنترل گرمايش ML7420 / ML7421
شير كنترل سه راهه مخلوط كننده در سیستم جریان ثابت/ شير كنترل دو راهه در سیستم جریان متغیر جهت كويل گرمايش V5013R / V5329A



V5011S / V5016A
TS19 ترموستات ضد انجماد با کلید ری ست دستی FT6960-60
TV22 محرك الكتريكي تدريجي جهت شيركنترل سرمايش ML7420 / ML7421
شير كنترل سه راهه مخلوط كننده در سیستم جریان ثابت/ شير كنترل دو راهه در سیستم جریان متغیر جهت كويل سرمايش V5013R / V5329A



V5011S / V5016A
PDS23 كليد اختلاف فشار جهت فن هوارسان DPS930.85
TV27 محرك الكتريكي تدريجي با فنر برگشت جهت شيركنترل رطوبت زن بخار ML7425A6008

ML7435E
شيردو راهه كنترل جهت رطوبت زن بخار V5011S / V5016A

V5825
TMT30 سنسور دما و رطوبت نسبی کانالی هوای خروجی H7015B1060
TMT44 سنسور دما و رطوبت نسبی کانالی هوای برگشت H7015B1060
AQ47 سنسور کیفیت هوا AQS71-KAM
PDS49 كليد اختلاف فشار جهت فن هوارسان DPS930.83
DDC كنترلر ميكروپروسسوري ديجيتال سریMVC هانیول با قابلیت برنامه ریزی و اتصال به سیستم BMS با شامل نقاط کنترلی: 8 ورودی یونیورسال، 2 ورودی PT1000، 4 خروجی آنالوگ، 4 ورودی دیجیتال، 8 خروجی دیجیتال رله ای و یک خروجی دیجیتال  TRIAC به همراه يک ماژول P-Bus سری MVC هانیول با قابلیت:  ارتقا 8 ورودي آنالوگ، 8 خروجی آنالوگ، 12 ورودی دیجیتال، 6 خروجی دیجیتال

MVC-80M-CPSW1A

MVC-IO830A


CP تابلوی کنترل دیواری جهت نصب کنترلر به همراه ترانسفورماتور 220 ولت به 24 ولت متناوب با توان 144 ولت آمپر CP/TYP 1076B/MVC

CRT6
