هوارسان (هواساز) تک منطقه ای از نوع Constant Volume با حجم هوای ثابت و کانال هوای برگشت و اگزاست با کویل آب سرد و فن دور ثابت







  • روشن و خاموش شدن اتوماتیک دستگاه بر اساس برنامه زمانبندي تعريف شده
  • کنترل دمپر و شیر آب سرد به صورت مرحله ای از سنسور هوای رفت
  • معکوس کردن فرمان دمپرها در زمانیکه هوای برگشت از هوای تازه خنک تر باشد. (حالت اکونومایزر)
  • قابلیت باز نشانی (Reset) نقطه تنظیم دمای هوای رفت از مقایسه نقطه تنظیم هوای برگشت و دمای آن
  • کنترل تدریجی دمپرهای هوای تازه، برگشت و اگزاست توسط حلقه کنترلی PI از سنسور کیفیت هوا در صورت افزایش غیر مجاز میزان CO2 کانال هوای برگشت (اختیاری)
  • جلوگیری از یخ زدگی کویل توسط سنسور دمای کانالی هوای تازه
  • حفاظت موتور در شرایط عدم ایجاد اختلاف فشار مورد نیاز در دو طرف فن رفت هوارسان
  • حفاظت موتور در شرایط عدم ایجاد اختلاف فشار مورد نیاز در دو طرف فن برگشت هوارسان (اختیاری)
  • قطع فن و بستن کامل دمپر هوای تازه و اگزاست هوارسان در زمان وقوع حریق از طریق سیگنال ارسالی از پانل اعلام حریق
  • پایش اختلاف فشار دو سر فیلتر جهت اعلام هشدار گرفتگی و کثیفی آن
  • حفاظت اتوماتیک شیر کنترلی از گرفتگی با باز و بسته نمودن کامل آنها بصورت هفتگی
  • قابلیت اتصال به سیستم BMS



کد شرح مدل
TE04 سنسور دمای کانالی هوای تازه VF20-3B54NW+LF-MF

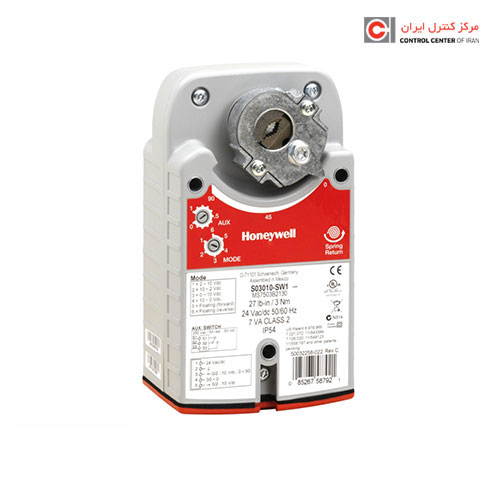

MD07 محرک تدریجی دمپر هوای تازه S10010 / S20010
MD08 محرک تدریجی دمپر هوای برگشت S10010 / S20010
MD56 محرک تدریجی دمپر هوای اگزاست S10010 / S20010
PDS10 كليد اختلاف فشارجهت فيلتر DPS930.83
TV18 محرك الكتريكي تدريجي جهت شيركنترل سرمايش ML7420 / ML7421
شير كنترل سه راهه مخلوط كننده در سیستم جریان ثابت/ شير كنترل دو راهه در سیستم جریان متغیر جهت كويل سرمايش V5013R / V5329A



V5011S / V5016A
PDS23 كليد اختلاف فشار جهت فن هوارسان DPS930.85
TE28 سنسور دمای کانالی هوای خروجی VF20-3B54NW+LF-MF
TE42 سنسور دمای کانالی هوای برگشت VF20-3B54NW+LF-MF
AQ47 سنسور کیفیت هوا *AQS71-KAM
PDS49 كليد اختلاف فشار جهت فن هوارسان *DPS930.83
DDC كنترلر ميكروپروسسوري ديجيتال سریMVC هانیول با قابلیت برنامه ریزی و اتصال به سیستم BMS با شامل نقاط کنترلی: 8 ورودی یونیورسال، 2 ورودی PT1000، 4 خروجی آنالوگ، 4 ورودی دیجیتال، 8 خروجی دیجیتال رله ای و یک خروجی دیجیتال  TRIAC به همراه يک ماژول P-Bus سری MVC هانیول با قابلیت:  ارتقا 8 ورودي آنالوگ، 8 خروجی آنالوگ، 12 ورودی دیجیتال، 6 خروجی دیجیتال

MVC-80M-CPSW1A

*MVC-IO830A


CP تابلوی کنترل دیواری جهت نصب کنترلر به همراه ترانسفورماتور 220 ولت به 24 ولت متناوب با توان 144 ولت آمپر CP/TYP 1076B/MVC

CRT6



* در صورت عدم استفاده از سنسور کیفیت هوا و کلید اختلاف فشار در برگشت هوارسان ماژول MVC-IO830A حذف می گردد.
