هوارسان (هواساز) تک منطقه ای از نوع Air Washer جهت تامین هوای تازه با کویل آب پیش گرمکن و گرم و فن دور ثابت







  • روشن و خاموش شدن اتوماتیک دستگاه بر اساس برنامه زمانبندي تعريف شده
  • باز شدن اتوماتیک دمپر قبل از روشن شدن فن و بسته شدن آن پس از خاموش شدن فن هوارسان
  • عملکرد در فصل زمستان:

کنترل تدریجی شیر کویل پیش گرمکن توسط حلقه کنترلی PI از سنسور دمای پیش گرمکن

کنترل تدریجی شیر کویل گرم توسط حلقه کنترلی PI از سنسور دمای هوای رفت

  • عملکرد در فصل تابستان:

کنترل پمپ ایرواشر توسط حلقه کنترلی PI از سنسور دمای هوای رفت

  • قابلیت باز نشانی (Reset) نقطه تنظیم هوای رفت بر اساس دمای سنسور هوای تازه
  • جلوگیری از یخ زدگی کویل ها با حفاظت دو مرحله ای توسط سنسور دمای کانالی هوای تازه و ترموستات ضد انجماد
  • حفاظت موتور در شرایط عدم ایجاد اختلاف فشار مورد نیاز در دو طرف فن رفت هوارسان
  • قطع فن و بستن دمپر هوارسان در زمان وقوع حریق از طریق سیگنال ارسالی از پانل اعلام حریق
  • پایش اختلاف فشار دو سر فیلتر جهت اعلام هشدار گرفتگی و کثیفی آن
  • حفاظت اتوماتیک شیر آلات کنترلی از گرفتگی با باز و بسته نمودن کامل آن بصورت هفتگی
  • قابلیت اتصال به سیستم BMS



کد شرح مدل
TE04 سنسور دمای کانالی هوای تازه VF20-3B54NW+LF-MF
MD07 محرک دو وضعیتی دمپر هوای تازه S1024-2POS / S2024-2POS
PDS10 كليد اختلاف فشارجهت فيلتر DPS930.83
TV14 محرك الكتريكي تدريجي جهت شيركنترل پیش گرمايش ML7420 / ML7421

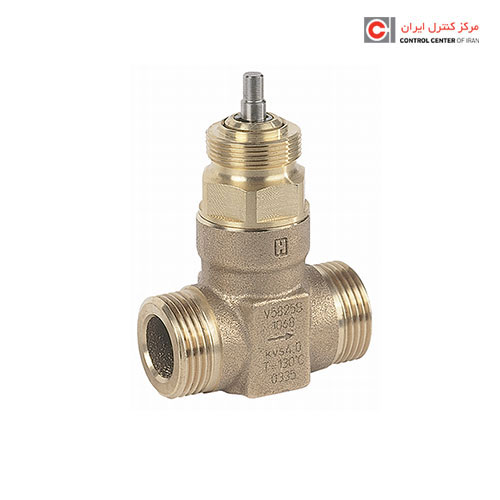

شير كنترل سه راهه مخلوط كننده در سیستم جریان ثابت/ شير كنترل دو راهه در سیستم جریان متغیر جهت كويل پیش گرمايش V5013R / V5329A



V5011S / V5016A
TS19 ترموستات ضد انجماد با کلید ری ست دستی FT6960-60
TE15 سنسور دمای کانالی خروجی پیش گرمایش VF20-3B54NW+LF-MF
TV18 محرك الكتريكي تدريجي جهت شيركنترل گرمايش ML7420 / ML7421
شير كنترل سه راهه مخلوط كننده در سیستم جریان ثابت/ شير كنترل دو راهه در سیستم جریان متغیر جهت كويل گرمايش V5013R / V5329A



V5011S / V5016A
PDS23 كليد اختلاف فشار جهت فن هوارسان DPS930.85
TE28 سنسور دمای کانالی هوای خروجی VF20-3B54NW+LF-MF
DDC كنترلر ميكروپروسسوري ديجيتال سریMVC هانیول با قابلیت برنامه ریزی و اتصال به سیستم BMS با شامل نقاط کنترلی: 8 ورودی یونیورسال، 2 ورودی PT1000، 4 خروجی آنالوگ، 4 ورودی دیجیتال، 8 خروجی دیجیتال رله ای و یک خروجی دیجیتال  TRIAC به همراه يک ماژول P-Bus سری MVC هانیول با قابلیت:  ارتقا 8 ورودي آنالوگ، 8 خروجی آنالوگ، 12 ورودی دیجیتال، 6 خروجی دیجیتال

MVC-80M-CPSW1A

MVC-IO830A


CP تابلوی کنترل دیواری جهت نصب کنترلر به همراه ترانسفورماتور 220 ولت به 24 ولت متناوب با توان 144 ولت آمپر CP/TYP 1076B/MVC

CRT6
