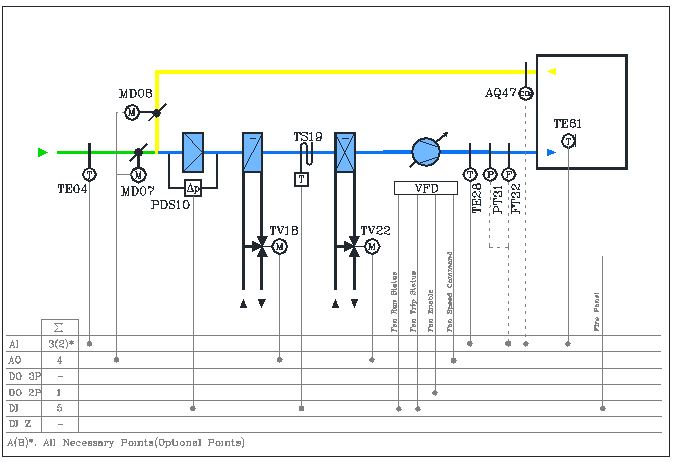

هوارسان تک منطقه ای با حجم هوای متغیر و کانال هوای برگشت با کویل های آب گرم و سرد و فن دور متغیر





  • روشن و خاموش شدن اتوماتیک دستگاه بر اساس برنامه زمانبندي تعريف شده
  • کنترل تدریجی شیرهای کویل گرم و سرد توسط حلقه کنترلی PI از سنسور دمای هوای رفت
  • معکوس کردن فرمان دمپرها در زمانیکه هوای اتاق از هوای تازه خنک تر باشد. (حالت اکونومایزر)
  • قابلیت باز نشانی (Reset) نقطه تنظیم دمای هوای رفت از مقایسه نقطه تنظیم هوای اتاق و دمای آن
  • تنظیم دور فن هوای رفت با توجه به سناریو مورد نظر برای فن دور متغیر بر اساس سنسور دمای اتاق یا سنسور فشار کانال رفت هوای یا سنسور سرعت کانال هوای رفت:
    • سنسور دمای اتاقی: هدف ثابت نگه داشتن دمای اتاق با تغییر دور فن
    • سنسور فشار کانالی: هدف ثابت نگه داشتن فشار استاتیک کانال رفت هوارسان با تغییر دور فن
    • سنسور سرعت کانالی: هدف ثابت نگه داشتن جریان هوای عبوری از کانال
  • تنظیم دور فن هوای اگزاست (در صورت وجود) با توجه به سناریو مورد نظر برای فن دور متغیر بر اساس دور فن رفت یا سنسور فشار کانال هوای برگشت یا سنسور سرعت هوای کانال برگشت:
    • بر اساس درصدی از دور فن رفت هوارسان
    • سنسور فشار کانالی: هدف ثابت نگه داشتن فشار استاتیک کانال اگزاست هوارسان با تغییر دور فن
    • سنسور سرعت کانالی: هدف ثابت نگه داشتن جریان هوای عبوری از کانال
  • امکان اعمال محدودیت بر روی دور فن های هوارسان جهت تامین حداقل و حداکثر میزان هوای مورد نیاز
  • کنترل تدریجی دمپرهای هوای تازه و برگشت توسط حلقه کنترلی PI از سنسور کیفیت هوا در صورت افزایش غیر مجاز میزان CO2 کانال هوای برگشت (اختیاری)
  • جلوگیری از یخ زدگی کویل ها با حفاظت دو مرحله ای توسط سنسور دمای کانالی هوای تازه و ترموستات ضد انجماد
  • قطع فن و بستن کامل دمپر هوای تازه هوارسان در زمان وقوع حریق از طریق سیگنال ارسالی از پانل اعلام حریق
  • پایش اختلاف فشار دو سر فیلتر جهت اعلام هشدار گرفتگی و کثیفی آن
  • حفاظت اتوماتیک شیر آلات کنترلی از گرفتگی با باز و بسته نمودن کامل آنها بصورت هفتگی
  • قابلیت اتصال به سیستم BMS
  • قابلیت نمایش و تنظیم نقطه تنظیم دمای اتاقی با استفاده از ماژول دیواریZIO یا OpenTherm



کد شرح مدل
TE04 سنسور دمای کانالی هوای تازه VF20-3B54NW+LF-MF
MD07 محرک دو وضعیتی دمپر هوای تازه S1024-2POS / S2024-2POS
MD08 محرک دو وضعیتی دمپر هوای برگشت S1024-2POS / S2024-2POS
PDS10 كليد اختلاف فشارجهت فيلتر DPS930.83
TV18 محرك الكتريكي تدريجي جهت شيركنترل گرمايش ML7420 / ML7421
شير كنترل سه راهه مخلوط كننده در سیستم جریان ثابت/ شير كنترل دو راهه در سیستم جریان متغیر جهت كويل گرمايش V5013R / V5329A

V5011S / V5016A
TS19 ترموستات ضد انجماد با کلید ری ست دستی FT6960-60
TV22 محرك الكتريكي تدريجي جهت شيركنترل سرمايش ML7420 / ML7421
شير كنترل سه راهه مخلوط كننده در سیستم جریان ثابت/ شير كنترل دو راهه در سیستم جریان متغیر جهت كويل سرمايش V5013R / V5329A

V5011S / V5016A
TE28 سنسور دمای کانالی هوای خروجی VF20-3B54NW+LF-MF
PT31 سنسور فشار کانالی DPT

P7640U1052
FT32 سنسور سرعت کانالی AV-D-10
AQ47 سنسور کیفیت هوا AQS71-KAM
TE61 سنسور دماي اتاقی زون شماره Z / ماژول دیواریZIO با قابلیت نمایش پارامتر و تنظیم نقطه تنظیم / ماژول دیواری OpenTherm با قابلیت نمایش پارامتر و تنظیم نقطه تنظیم T7460A1001/TR42 / T87RF2033
DDC كنترلر ميكروپروسسوري ديجيتال سریMVC هانیول با قابلیت برنامه ریزی و اتصال به سیستم BMS با شامل نقاط کنترلی: 8 ورودی یونیورسال، 2 ورودی PT1000، 4 خروجی آنالوگ، 4 ورودی دیجیتال، 8 خروجی دیجیتال رله ای و یک خروجی دیجیتال TRIAC

MVC-80M-CPSW1A


CP تابلوی کنترل دیواری جهت نصب کنترلر به همراه ترانسفورماتور 220 ولت به 24 ولت متناوب با دو خروجی به توان 144 ولت آمپر CP/TYP 1076B/MVC

CRT6
